簡介：電力電子變壓器是一種適用于中壓電網的新型交直流電壓變換、電能靈活控制的電力電子變換裝置，它主要應用于交直流配電網和柔性直流系統，相比于傳統的變壓器可實現“源-網-荷-儲”多方的協調控制，更好地協調配電網的功率分配，同時具備故障限流和自愈功能，以提升電網運行的經濟性和可靠性。

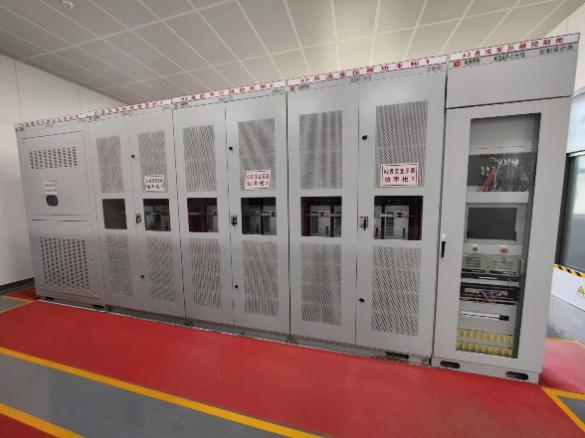

圖：應用于蘇州同里綜合服務能源中心的10kV/3MVA的四端口電力電子變壓器

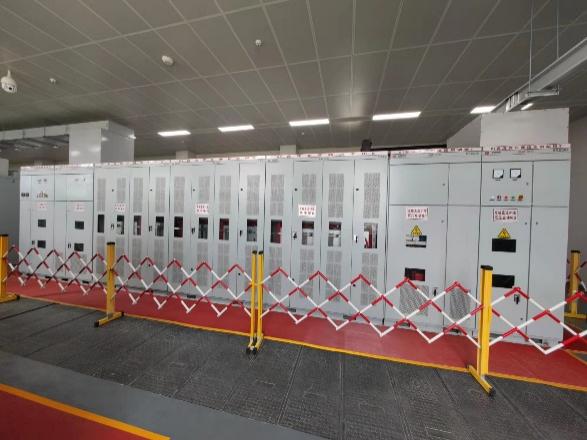

圖：應用于蘇州中低壓直流配用電系統示范工程的±10kVdc/±375Vdc直流變壓器
技術參數：
名稱 |
技術參數 |
額定參數 |
中壓端口額定電壓 |
±10kVdc/10kVac |
低壓端口額定電壓 |
±750Vdc/±375Vdc/400Vac |
容量規格 |
1MW~6MW |
性能參數 |
過載能力 |
1.1pu/長期 |
穩態電流紋波 |
±3% |
電壓控制精度 |
±1% |
效率 |
最高效率 |
≥97% |
平均效率 |
≥96% |
可靠性 其他 |
在線冗余能力 |
1~2個模塊故障，系統不停機，保持運行 |
冷卻方式 |
強迫風冷/水冷 |
噪聲 |
≤75dB |
重點項目展示：
1）蘇州同里綜合能源服務中心項目

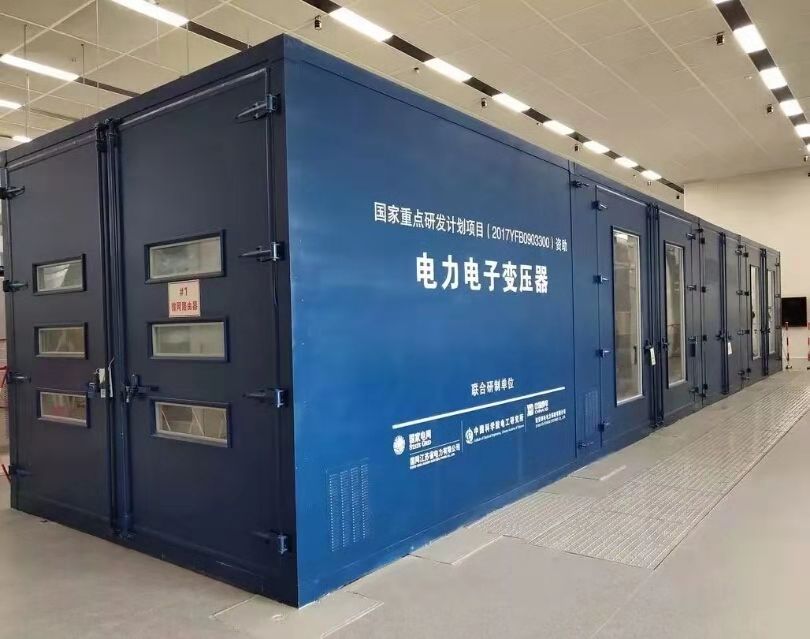

西安西電電力系統有限公司依托國家重點研發計劃“基于電力電子變壓器的交直流混合可再生能源技術研究”，成功研制出了10kV/3MVA的四端口能量路由器裝置，并于2018年10月在蘇州同里綜合服務能源中心成功投運。該裝置作為交直流配電網的“立交橋”，高效的連接傳統交流變電站、各種交直流負荷、可再生能源系統以及儲能系統，解決了間歇式、分布式的可再生能源、儲能系統和多元化交直流負荷的高效穩定接入，提高了可再生能源消納能力。
圖：蘇州同里綜合能源服務中心系統圖

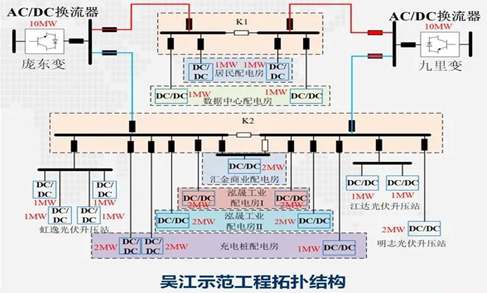

2）蘇州吳江中低壓配用電系統示范工程
2019年西安西電電力系統有限公司依托國家重點研發計劃“中低壓直流配用電系統關鍵技術及應用”，成功研制了±10kVdc/±375Vdc直流變壓器裝置。
