1. SVG
產品介紹
在當前高速發展的輸配電領域中，新能源的大量接入，大容量的電力電子設備等非線性負荷和沖擊負荷，為電網帶來了嚴重的電能質量問題。高壓動態無功補償裝置（又名靜止無功發生器/SVG/STATCOM）是有效的解決方案，可以顯著地改善負荷與公共電網連接點處的電能質量。主要應用領域有：
● 新能源發電：抑制并網功率頻繁變化對系統穩定性帶來的危害。
● 工業領域：高負荷對電網造成嚴重沖擊，解決電壓閃變、三相不平衡、諧波等問題。
● 電力系統：可對無功功率進行快速有效的控制，支持電網電壓和提供穩定性。
● 電氣化鐵路：解決重載的機車對電網產生的嚴重不平衡和諧波。
XDSVG系列產品采用先進的控制算法和高可靠性的電力電氣器件，具有恒無功功率、恒功率因數、恒電網電壓等控制功能，同時具有諧波補償、三相不平衡等動態的跟蹤電網電能質量變化的調節能力，可有效提升電網質量。

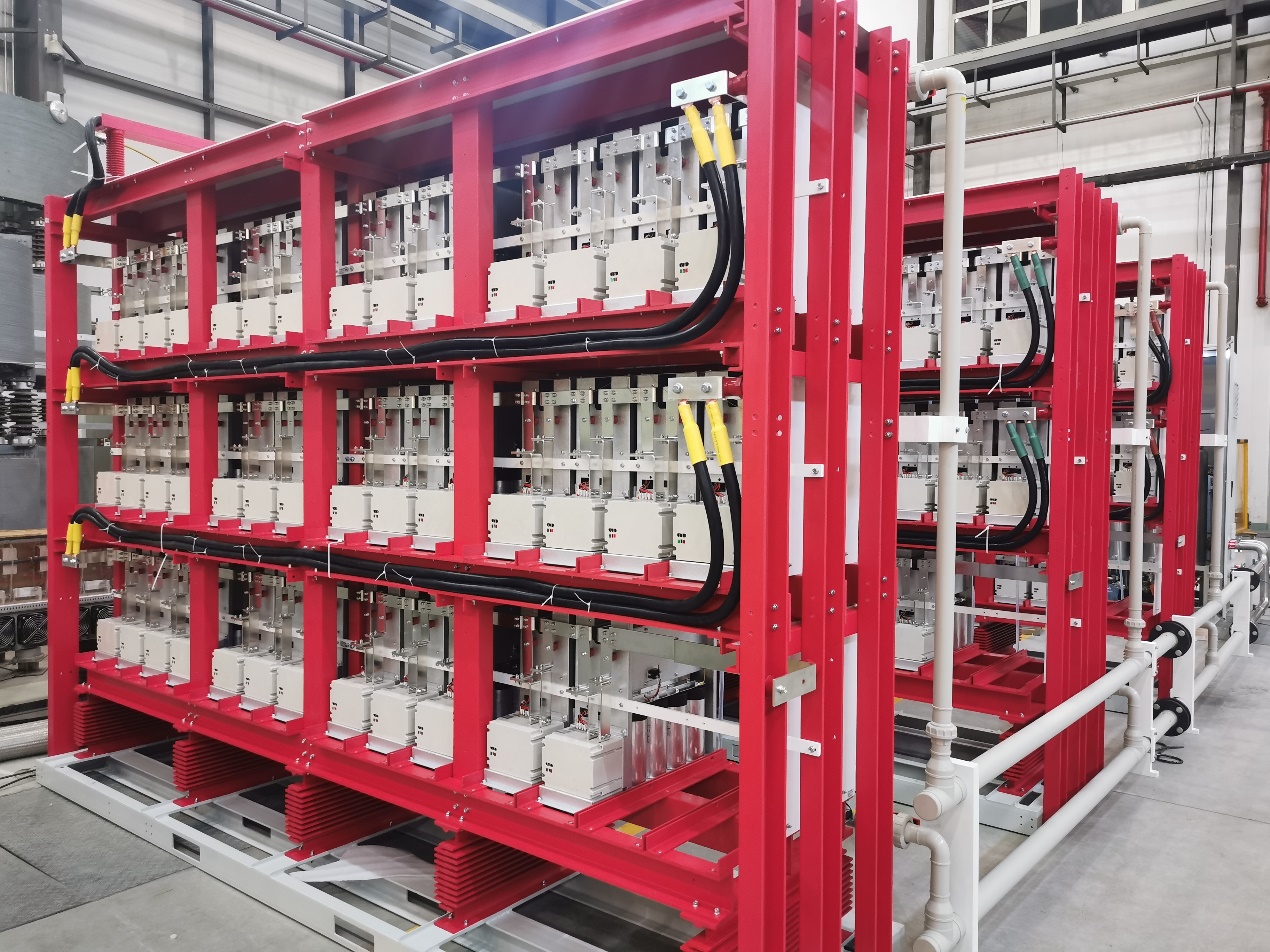

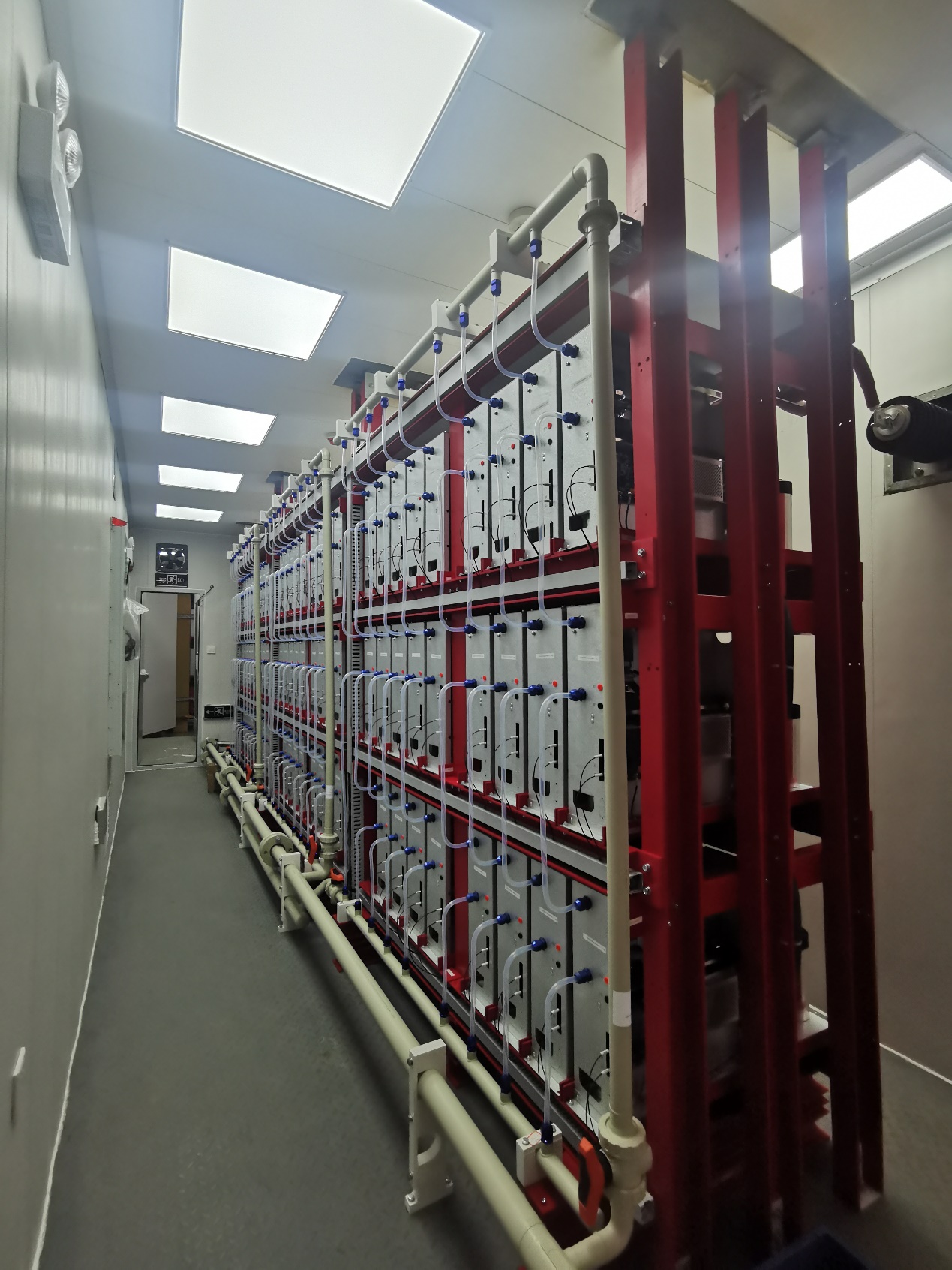

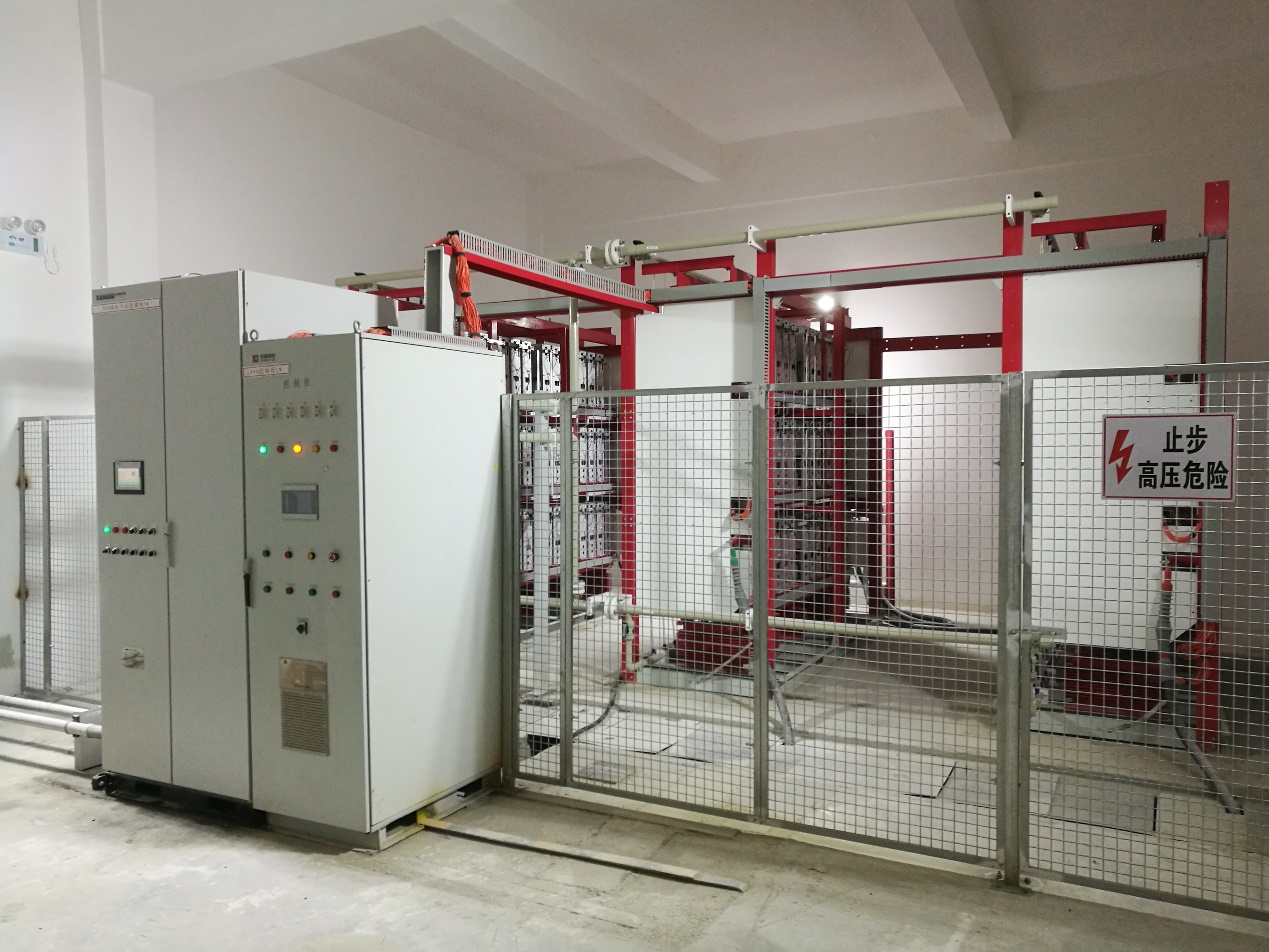

產品圖片
技術參數
l 額定電壓：6kV/10kV/35kV；
l 額定容量：±1～±200Mvar，可多機并聯協調控制運行；
l 輸出無功范圍：感性額定無功到容性額定無功范圍內連續變化；
l 響應時間：≤10ms；
l 過載能力：1.1倍長期運行，1.2倍過載1min；
l 輸出電壓總諧波畸變率（并網前）：≤5%；
l 輸出電流總諧波畸變率THD：≤2%；
l 效率：額定運行工況≥98%；
l 相對濕度：月平均值不大于90﹪（25℃），無凝露；
l 冷卻方式：風冷/水冷；
l 安裝方式：戶內柜式/戶內框架式/集裝箱；
l 海拔高度：﹤4500m（高于2000m可定制高海拔型）；
l 地震烈度：≤8度
技術特點：
能夠迅速吸收或發出所需的無功功率，實現快速動態調節無功功率的目的；對電壓波動和閃變的補償效率明顯；
具有電流源的特性，輸出容量受母線電壓的影響很小。
2. SVC
產品介紹
SVC無功補償裝置即靜止無功補償裝置。由電容器及各種電抗元件構成與系統并聯并向系統供應或從系統吸收無功功率的裝置，簡稱靜補。它的輸出無功功率可以快速改變以達到維持或控制電力系統某些參數的目的。

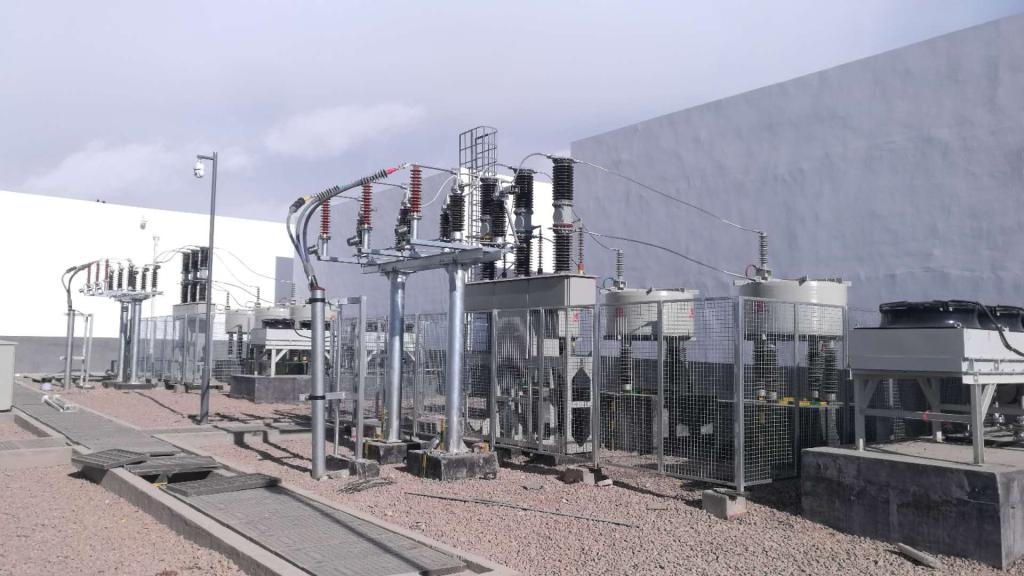

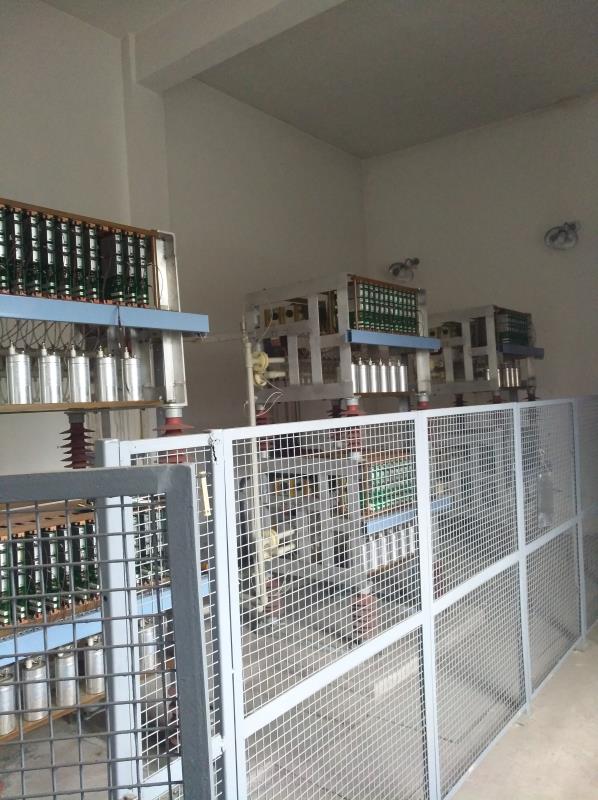

產品圖片
技術參數
額定電壓：6~66kV直掛
額定容量：5~300MVar
響應時間：小于10ms
技術特點
系統電壓控制；
提高輸電系統能力；
提高系統對功率振蕩以及次同步振蕩的阻尼；
對三相電壓的平衡化；
降低暫時過電壓；
向高壓直流輸電換流器提供所需的無功功率，實施電壓控制；
補償負荷快速變動的無功需求，改善功率因數；
濾除高次諧波，減少向系統注入的諧波電流；
應用案例
2012年為四川川投峨眉鐵合金公司供貨KWWF-25000/35高壓靜止無功補償裝置SVC，電壓35kV，25Mvar。
